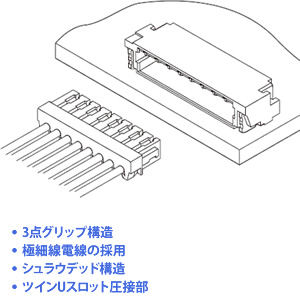

世界初の0.8mmピッチ圧接タイプ基板対電線接続用コネクタです。
基板実装高さ1.75mm、奥行3.9mm（サイド）、基板実装高さ3.9mm、奥行2.2mm（トップ）の小型化を実現したコネクタです。1.0mmピッチSSRコネクタと比較して、基板占有面積で34％ダウン（サイド）しました。

製品情報

シリーズ	SUR
カテゴリ	基板対電線接続圧接コネクタ
タイプ	嵌合・圧接小型低背

一般仕様

ピッチ	0.8mm
定格電流	0.5A　AC・DC　（AWG#32使用時） 0.2A　AC・DC　（AWG#36使用時）
定格電圧	30V　AC・DC
実装方向	トップ・サイド
使用温度範囲	-25℃〜+85℃ （通常時の温度上昇値を含む）
絶縁抵抗	初期100MΩ以上
耐電圧	AC200V・1分間
適用電線範囲	導体サイズ／AWG#32・#36 心線構成／7本撚線・すずめっき銅合金線 被覆外径／φ0.39mm

---

SURコネクタ

ソケット

極　数	形　番		寸法（mm）		個数／箱
	♯32（ナチュラル）	♯36（レモンイエロー）	A	B
2	02SUR-32S	02SUR-36L	0.8	2.4	2,000
3	03SUR-32S	03SUR-36L	1.6	3.2	2,000
4	04SUR-32S	04SUR-36L	2.4	4.0	2,000
5	05SUR-32S	05SUR-36L	3.2	4.8	2,000
6	06SUR-32S	06SUR-36L	4.0	5.6	2,000
8	08SUR-32S	08SUR-36L	5.6	7.2	2,000
10	10SUR-32S	10SUR-36L	7.2	8.8	2,000
12	12SUR-32S	12SUR-36L	8.8	10.4	2,000
14	14SUR-32S	14SUR-36L	10.4	12.0	2,000
15	15SUR-32S	15SUR-36L	11.2	12.8	2,000
16	16SUR-32S	16SUR-36L	12.0	13.6	2,000
17	17SUR-32S	17SUR-36L	12.8	14.4	2,000
20	20SUR-32S	20SUR-36L	15.2	16.8	2,000
22	22SUR-32S	22SUR-36L	16.8	18.4	2,000

べース

極　数	形　番		寸法（mm）		個数／リール
	トップ型	サイド型	A	B	トップ型	サイド型
2	BM02B-SURS-TF	SM02B-SURS-TF	0.8	3.8	2,500	3,500
3	BM03B-SURS-TF	SM03B-SURS-TF	1.6	4.6	2,500	3,500
4	BM04B-SURS-TF	SM04B-SURS-TF	2.4	5.4	2,500	3,500
5	―	SM05B-SURS-TF	3.2	6.2	―	3,500
6	―	SM06B-SURS-TF	4.0	7.0	―	3,500
8	BM08B-SURS-TF	SM08B-SURS-TF	5.6	8.6	2,500	3,500
10	BM10B-SURS-TF	SM10B-SURS-TF	7.2	10.2	2,500	3,500
12	BM12B-SURS-TF	SM12B-SURS-TF	8.8	11.8	2,500	3,500
14	―	SM14B-SURS-TF	10.4	13.4	―	3,500
15	BM15B-SURS-TF	SM15B-SURS-TF	11.2	14.2	2,500	3,500
16	―	SM16B-SURS-TF	12.0	15.0	―	3,500
17	―	SM17B-SURS-TF	12.8	15.8	―	3,500
20	BM20B-SURS-TF	SM20B-SURS-TF	15.2	18.2	2,500	3,500
22	―	SM22B-SURS-TF	16.8	19.8	―	3,500
